Torulaseri meelespea

Et saaks laserlõikustellimus korrektselt ettevalmistatud sujuvaks tootmiseks.

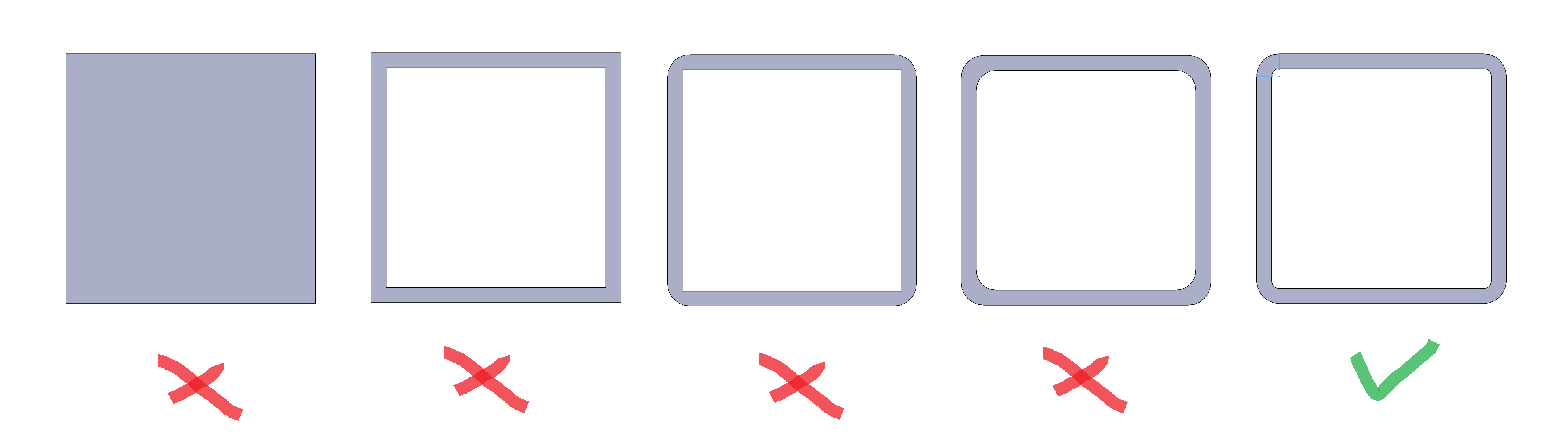

3D mudeli loomisel:

  • Vältida versengide kujutamist
  • Vältida keevisõmbluse kujutamist
  • Keermestatavad avad kujutada õiges, väiksemas mõõdus
  • Juhul kui piki toru jookseb otsani välja pikk pilu, peab otsa jätma 0.1mm laia silla alles
  • Toruseina mitteläbivad lõiked tõlgenduvad automaatselt graveeringuteks

3D mudeli exportimisel:

  • Failiformaat .STP / .STEP või .IGS / .IGES
  • Iga torudetail exportida eraldi failiks
  • Võimalusel säilitada koostu nullpunkt (origin), vältida sellist exporti mis viib iga detaili nullpunkti
  • Detaili kaugus nullpunktist (origin) max 100 meetrit

Failide nimetamisel:

  • Iga detail unikaalse koodiga, hea kui detailid on nime poolest selgesti eristatavad, vältimaks näpuvigu koguste sisestamisel
  • Detaili failinimi kuni 22 tähemärki
  • Vältida täpitähtede, veidrate konksude ja kriipsude kasutamist

NB
Kui oleme detaili varasemalt lõiganud ja täpselt vastava nimega lõikefail leidub meie andmepangas, kasutame juba eksisteerivat lõikefaili. Seega kui on detailis muudatusi tehtud, kuid nimes puudub märge (nt. revision1 / rev1), siis peab sellest kindlasti eraldi teada andma!

Failide saatmisel:

  • Meili pealkirja tellimuse number / projekti nimi
  • Teemakohased failid lahtiselt meili manusesse, vältida linkide lisamist ja failide kokku pakkimist
  • Lisada kaasa PDF tabel kogustega, materjaliga
  • 3D mudeliga lisada kaasa samanimeline PDF joonis, kus märgitud nõutav keevise asukoht jms vajalik info
